Lokalt kabelbasert nettverk

Innledning

Trådløse nettverkstilkoblinger blir stadig raskere, men de høyeste nettverkshastighetene er fortsatt kabelbaserte. Mange vil derfor ha et raskt og stabilt kabelbasert nettverk hjemme.

Distribusjonsnett

Siden 1999 har det i Sverige vært en byggestandard (SS 437 01 46) som innebærer at alle rom i et hus eller en leilighet skal utstyres med et dobbeltuttak for nettverk (gjelder nybygg). Kablene som går til de ulike uttakene, kommer fra et sentralt punkt i boligen som kalles patchpanel.

html_image

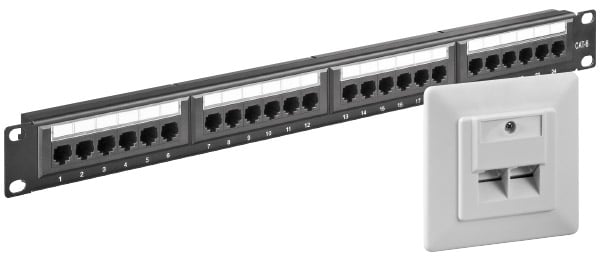

Patchpanel og dobbelt nettverksuttak

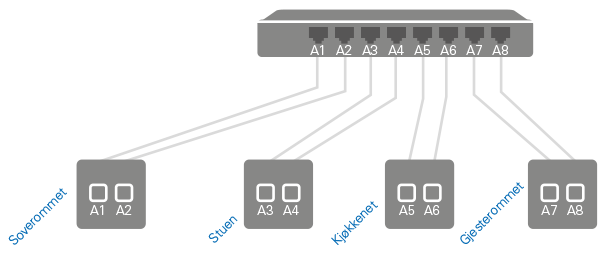

I eksemplet nedenfor er fire dobbeltuttak fra forskjellige rom sammenkoblet i ett enkelt patchpanel. Port A1 og A2 fører til soverommet, port A3 og A4 fører til stuen, port A5 og A6 fører til kjøkkenet og port A7 og A8 fører til gjesterommet.

html_image

Hvert rom har sitt eget dobbeltuttak som er koblet til et patchpanel.

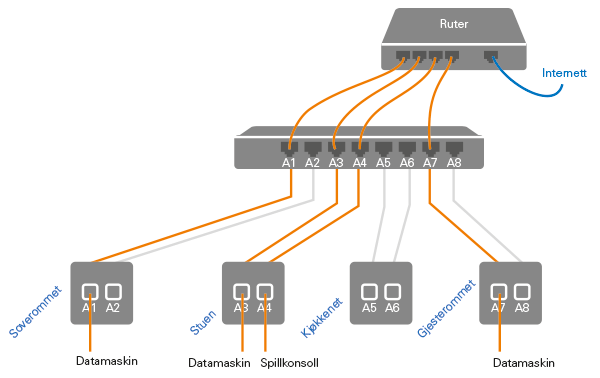

De som bor i huset ville sikkert koble til alle sine kabelbaserte nettverksenheter til ruteren sin. Det trengs ikke trekkes nye nettverkskabler siden det allerede finnes et distribusjonsnett. Det holder å velge hvilke uttak signalet skal sendes til og deretter koble korte nettverkskabler ("patchkabler") mellom ruteren og patchpanelet. I eksemplet nedenfor vil en ha mulighet til å koble til en datamaskin i soverommet, en datamaskin i gjesterommet og en datamaskin og spillkonsoll i stuen.

html_image

Takket være patchpanelet er det enkelt å bestemme hvilke uttak det skal være mulig å koble datamaskiner til.

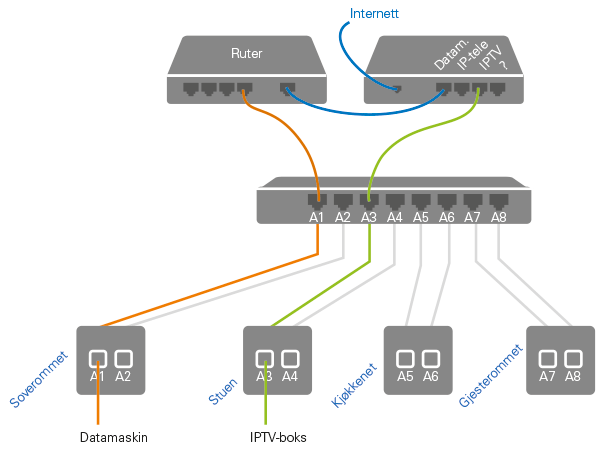

Hvis spillkonsollen på et tidspunkt skal flyttes til soverommet, er det tilstrekkelig å koble om en nettverkskabel på patchpanelet for å bytte uttak som signalet går til. Løsningen er også perfekt for alle med triple-play-løsninger. Hvis datamaskinen skal stå i soverommet og IPTV-boksen i stuen, er det tilstrekkelig å koble de berørte portene på triple-play-modemet, til de riktige portene på patchpanelet for å få signalet dit det skal.

html_image

Distribusjonsnettet kan også brukes til triple-play-løsninger



Svitsj

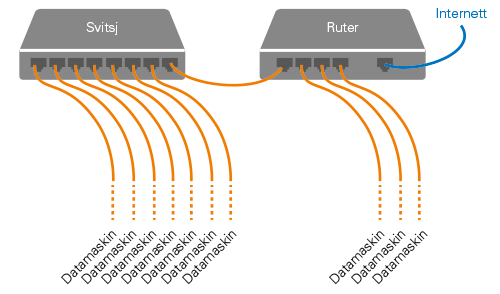

Vanligvis trengs det en svitsj siden det ofte finnes flere nettverksuttak i hjemmet enn porter på ruteren. Ellers er det ikke mulig å få ut signal til alle uttakene. Svitsjer utvider antallet porter på en ruter uten å opprette et nettverk i nettverket. Dette gjør at klienter som kobler til via svitsjen, kan kommunisere med klienter som er koblet direkte til ruteren.

html_image

En svitsj utvider antallet porter på en ruter.

Svitsjer er tilgjengelige med støtte for 100 Mb/s og 1 Gb/s. Den sistnevnte typen bør brukes for best mulig ytelse. Ruterens intern svitsj bør også være utstyrt med 1 Gb/s-porter fordi alle klienter som kobler til via svitsjen, skal dele på en tilkobling til ruteren.

html_image

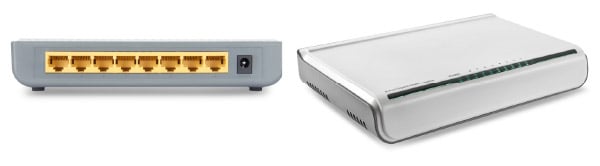

Svitsj med åtte 1 Gb/s-porter
Sist endret: 20.06.2022
