Normsentral
Normsentral
I dag har normsentralen fullstendig erstattet det gammeldagse sikringsskapet. I normsentralen (også kalt standardskap) er det en eller flere DIN-skinner der installatøren fester modulene som skal brukes. På toppen av sentralen er det en beskyttelsesskinne og en nøytral skinne. Normsentralen er basert på en modulær tilnærming. Antall moduler som får plass i bredden avhenger av hvilken sentralenhet som velges, normsentralen kan ha en eller flere rader med DIN-skinner i høyden.

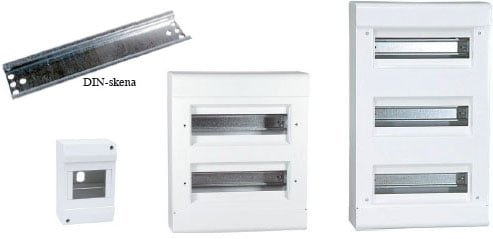

Fra venstre: normsentral med 4 moduler, 2x12 moduler og 3x12 moduler.
Den lille normkapslingen på bildet brukes for eksempel til å installere en jordfeilbryter ved siden av skrusikringssentraler. Normkapslinger og normsentraler er tilgjengelig i en rekke design og størrelser.
Normsentralens moduler

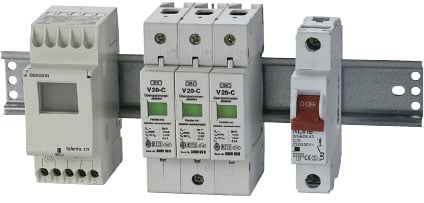

Fra venstre: Koblingsur 2 moduler, Overspenningsvern 3 moduler og Automatsikring 1 modul.
Modulene bygges etter et standardisert mål. Derfor fungerer det å blande moduler av forskjellige fabrikater i samme sentralenhet. Bredden på en enmodul er 17,5 mm. Bredden på en tremodul er 52,5 mm. Eksempel: en automatsikring tar opp én modul i bredden (17,5 mm), mens en firepolet jordfeilbryter tar opp fire moduler i bredden (70 mm).
Nøytral- (N) og beskyttelseslederskinne (PE)
Nøytral (N) og beskyttende ledeskinne (PE) monteres vanligvis øverst av sentralen. Det finnes skinner med forskjellig antall koblingsstenger og -lengder.
Faseskinne for normsentral

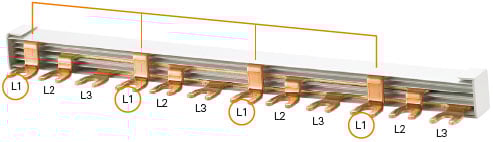

Trefaseskinnen er montert under automatsikringene
Faseskinnen forbinder sentralens moduler (hovedsakelig sikringer) sammen. Det finnes ulike typer skinner, men trefasevarianten der hver tredje gaffel er sammenkoblet er den vanligste. I tillegg til å spare mye tid ved montering, gir faseskinnen en naturlig utjevning/balansering av gruppene, i forhold til trefasemålingen. Meningen er at belastningen skal være så jevnt fordelt mellom fasene som mulig. En skjev fordelt installasjon fører til at sikringene går. I verste fall er det hovedsikringen som går, og den kan være vanskelig tilgjengelig. Skinnen sages til ønsket lengde.
Nærbilde av normsentralen

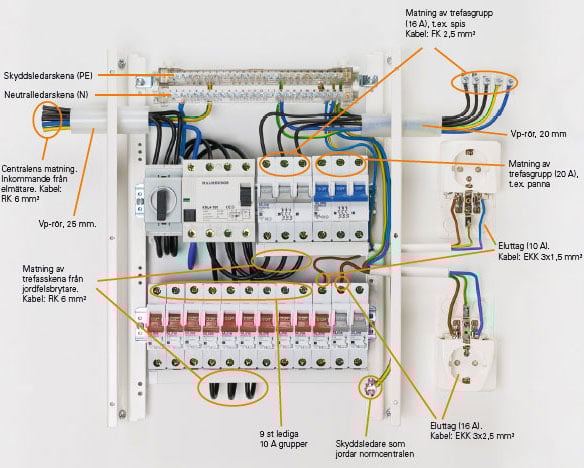

Toraders normsentral med 14 grupper
Her vises en tilkoblet normsentral med 14 grupper (en trefase 16 A, en trefase 20 A, to enfase 16 A og ti enfase 10 A). Jordfeilbryteren beskytter alle gruppene. Normsentralen har plass til 2x12 moduler.

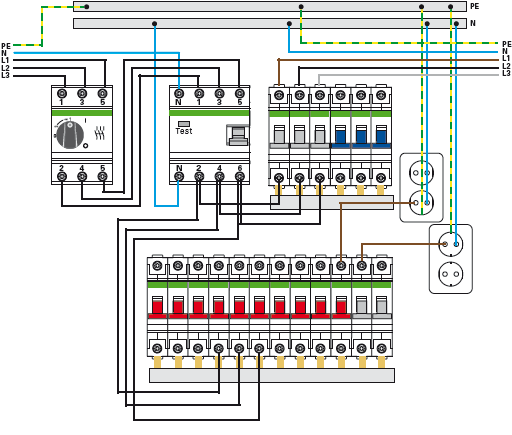

Tilkoblingsskjema for normsentral
Diagrammet gir et tydligere bilde av hvordan normsentralen er koblet. Sammenlign med det virkelige bildet.
Utenpåliggende bokser

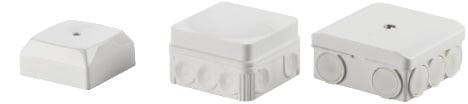

Fra venstre: Koblingsboks IP20, Koblingsboks IP56 og Koplingsboks IP66.
Utenpåliggende bokser finnes i ulike størrelser og med ulike kapslingsklasser. Når tre eller flere kabler møtes i en boks, blir det ganske trangt. Installasjon og tilkobling forenkles ikke av at enkeltlederne i EKK-kabelen også er ganske stive og vanskelige å jobbe med. Velg gjerne en litt større boks da det blir mye lettere å koble til samt bøye de ferdige koblingene. Koblingsbokser produseres med og uten klemmer.
Innfelte bokser

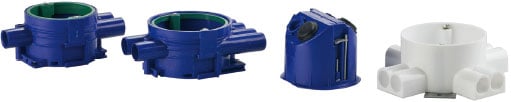

Fra venstre: Apparatboks, Koblingsboks, Rotboks og Takboks.

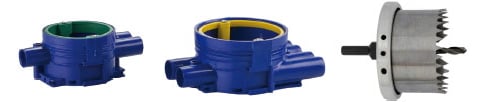

Boks med 13 mm monteringsdybde, Boks med 26 mm monteringsdybde og Boksfreser 74 mm for apparatboks.
For skjult montering benyttes innfelte bokser. Boksen er spikret til en veggbjelke for å sitte stabilt. Deretter brukes en boksfreser for å lage hull i veggbjelken. De vanligste boksene er apparatbokser (70 mm) og koblingsbokser (80 mm). Det finnes også spesialbokser til ulike formål, for eksempel takboks som tåler ekstra vekt for hengende belysning, eller rotboks for ettermontering. Det er også en spesialboks for komfyr. Apparatboksen brukes til eluttak, strømbrytere osv. Koblingsboksen er romsligere og brukes til sammenkobling/tilkobling. Boksene finnes med forskjellig antall og størrelser på dysene (rørtilkoblinger). Det er to standardiserte monteringsdybder for bokser, 13 mm for enkle gipsvegger og 26 mm for vegger med doble gipsvegger.
Sammenkobling av kabler

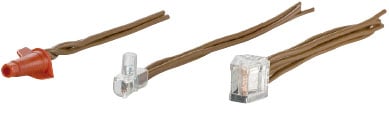

Fra venstre: Toppklemme, Koblingsklemme "U-båt" og Hurtigkoblingsklemme.
Kablene i en koblingsboks skal være 10-15 cm lange. Det er for å gjøre det mulig å gjennomføre fremtidig utskiftninger. Den mest kjente koblingsklemmen er nok toppklemmen (som er mest kjent under merket Torix). Toppklemmen fungerer utmerket for å skjøte to til tre FK-kabler. For samenkobling av tre eller flere kabler anbefales i stedet en koblingsklips som kan skrus fast eller en hurtigkobling. Hurtigkoblinger er kanskje de beste og enkleste klemmene å jobbe med. Du skreller av lederne og stikker dem inn i klemmen (kan normalt demonteres). Hurtigkoblingsklemmen er også å foretrekke når fire til seks ledere skal kobles sammen.
Rør

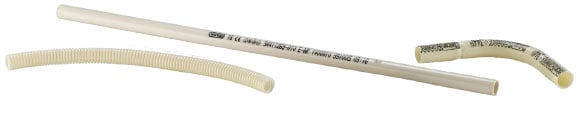

Fra venstre: 16 mm fleksibel slange, 16 mm VP-rør og 16 mm buet rør.
Rør benyttes for å koble sammen elsentralen med de innfelte boksene i en skjult installasjon. VP-rør finnes i forskjellige diametere, 16, 20 og 25 mm er de mest brukte. VP-røret kan bøyes ved hjelp av en bøyefjær. Det er ikke enkelt å bøye VP-rør og krever litt øvelse. Hvis det anses for vanskelig, kan du kjøpe ferdig buede rør. VP-røret skjøtes med skjøtemansjett. Deretter trekkes kabelen frem i rørene ved hjelp av en strekkfjær. Det er enkelt å trekke kabler gjennom VP-rør fordi det er lav friksjon på innsiden av røret. Den andre typen rør som er tilgjengelig er en fleksibel slange. Den er utrolig enkel å legge, men det er litt vanskeligere å trekke kabelen gjennom den, spesielt hvis det er trange svinger på veien. Fleksibel slange er i dag tilgjengelig med forlenget kabel som alternativ, det er et godt kompromiss.
Antall FK-kabler som kan legges i rør er begrenset på grunn av fare for overoppheting, se tabell nedenfor.
| 16 mm | 20 mm | 25 mm | 32 mm | |
| 1,5 mm2 | 5 stk | 7 stk | ||
| 2,5 mm2 | 4 stk | 7 stk | ||
| 4 mm2 | 2 stk | 4 stk | 6 stk | 7 stk |
| 6 mm2 | 3 stk | 5 stk | 7 stk | |
| 10 mm2 | 2 stk | 4 stk | 5 stk |
Tabellen viser hvor mange FK-kabler som kan legges i et rør (kabeldiameter vertikalt og rørdiameter horisontalt).
