Loddeveiledning

I dette kapittelet viser vi de ulike trinnene som kreves for å lodde. Vi viser hvordan kretskortmontering foregår og hvordan du kan reparere en lavvoltskabel. Husk at loddearbeid krever et godt ventilert rom.

Nedenfor kan du se en veiledning som viser hvordan du lodder fast en resistor (motstand) på et kretskort.

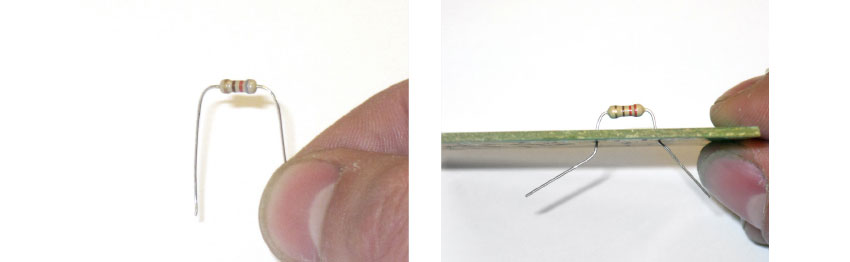

• Bøy bena på resistoren omtrent nitti grader. Ikke bøy bena for nær selve resistoren, da kan de brekke av festet. Begynn med å varme opp loddebolten mens du plasserer komponenten.

• Fjern eventuell smuss fra kretskortet (vask med f.eks. isopropanol). Plasser resistorens ben inn i hullene på kretskortet. Hvis resistoren utvikler varme under drift er det viktig at den ikke kommer i direkte kontakt med kretskortet.
• Bøy bena litt for å låse komponenten fast på kortet.

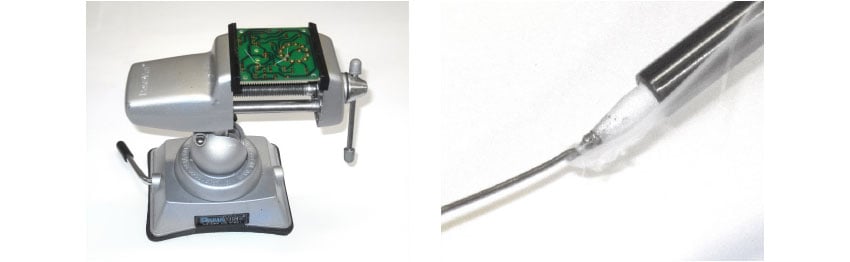

• Hold fast kretskortet med et hjelpemiddel (f.eks. krokodilleklemmer).

• Smelt litt loddemetall på loddespissen og tørk den av med en tørkesvamp. Den lille mengden med tinn som er igjen på spissen leder varmen fra spissen til trådmønsteret.

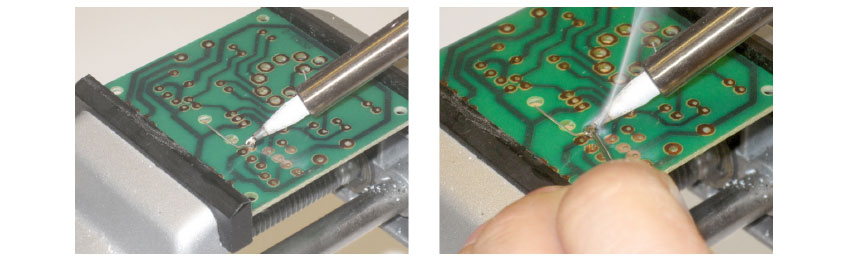

• Varm det ene benet og kretskortets overflate samtidig, i et par sekunder.

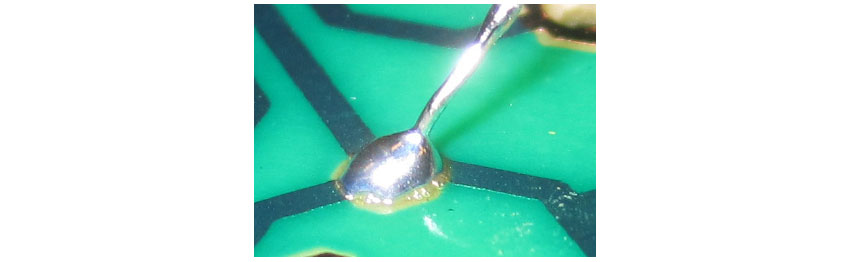

• Loddemetallet skal nå holdes mot de oppvarmede overflatene.Hvis de er varme nok, vil loddetinnet smelte og sette seg som vist på bildene.

• Kontroller loddingen som er utført og test gjerne konduktiviteten med et multimeteret ved å berøre området for resistansmåling eller summer (les mer om multimetermåling i Multimetre).

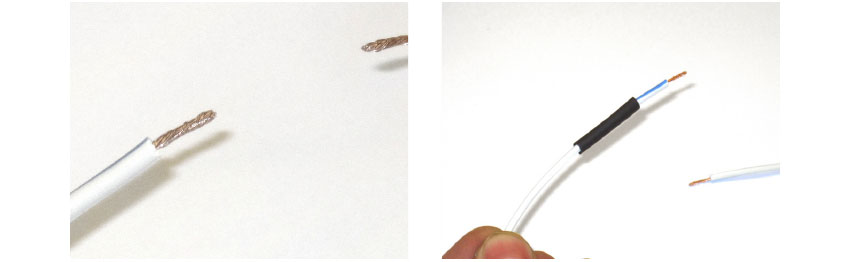

• Begynn med å varme opp loddebolten. Fjern litt av plasten på kabelendene og tvinn de indre trådene i hver kabelende sammen.

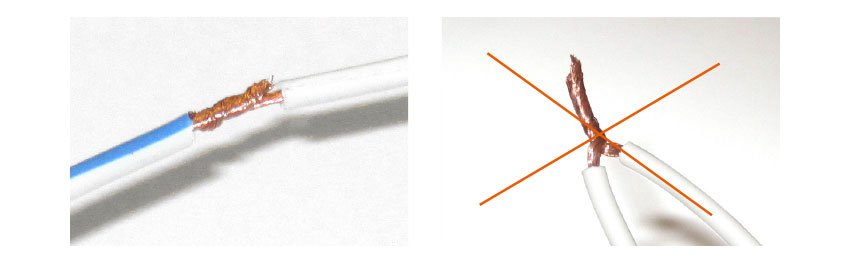

• Tre litt krympeslange på den ene lederen og flytt den litt vekk fra skjøten så lenge. Vri lederne sammen på langs for best holdbarhet. Hvis kabelendene er vridd parallelt med hverandre, blir skjøten mer følsom for mekanisk påkjenning og mer tungvint under montering.

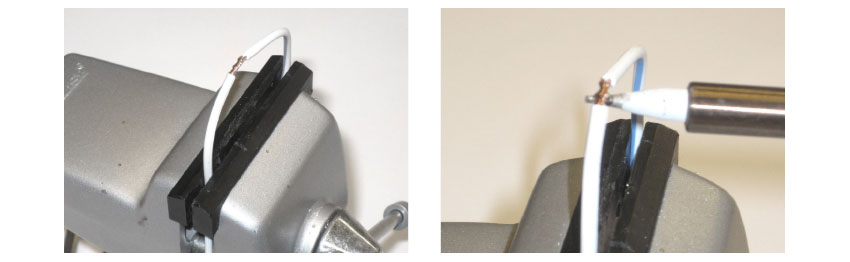

• Fest kablene slik at de ikke er i veien under lodding. Hold den oppvarmede loddespissen mot undersiden av lederne, i midten av den tvinnede delen. Lederne vil raskt varmes opp.

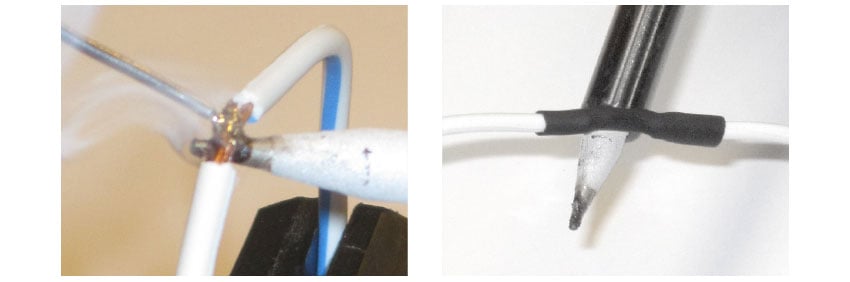

• Påfør loddetinn på oversiden av lederne. Vent med å tre over krympeslangen til skjøten er avkjølt. Hvis skjøten er for varm, er det fare for at krympeslangen krymper før den legges på riktig sted, slik at hele arbeidet må gjøres om igjen. Krymp deretter med en varmluftspistol eller en kraftig hårføner med smal spredning. Du kan også godt varme den med loddespissen. Hold den så nært som mulig, uten å berøre krympeslangen.
